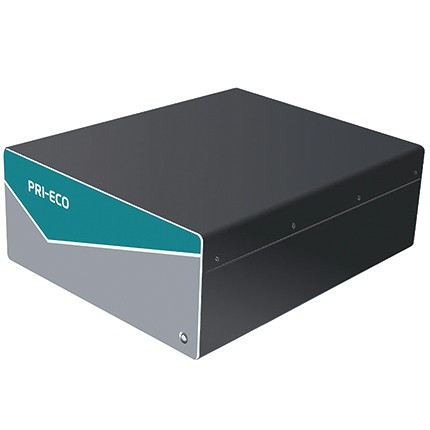

PRI-6250 CO CO2 CH4 H2O 分析仪

  •        原位在线测量土壤-大气碳、氮、水循环过程中的CO CO2 CH4 H2O等气体的产生和输送,可以为碳、氮、水物质和能量循环提供有力的数据支持,对生态系统过程、气候变化响应等研究具有重要意义。PRI-6250 CO CO2 CH4 H2O 分析仪是一款完全预校准的红外激光光谱气体分析仪,基于光反馈腔增强吸收光谱(OF-CEAS)来加强分析目标的特异性、分辨性、准确性和稳定性。该分析仪能同步高精度测量3种主要的碳(CO CO2 CH4)及水汽(H2O),具有较高的采集频率(1Hz),25ml的测量腔室有利于在较低的气体流速下获得较高的周转速率,更能保证获得准确的压力和温度控制,从而进一步提高设备的稳定性和数据的准确性。

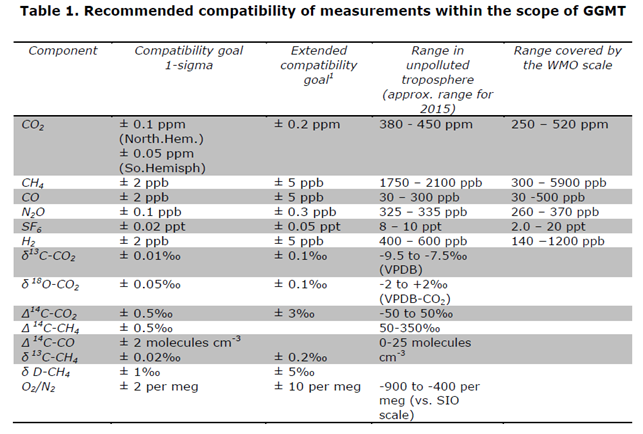

           PRI-6250 CO CO2 CH4 H2O 分析仪满足WMO本底站CO CO2 CH4观测要求。

    技术原理

           腔增强吸收光谱(Cavity Enhanced Absorption Spectroscopy, CEAS)是基于传统光腔衰荡光谱技术(Cavity Ring-Down Spectroscopy,CRDS)技术基础上发展的一种高灵敏度检测技术。腔增强吸收光谱(CEAS)技术基于高品质光学谐振腔的弛豫效应,通过谐振来延长有限腔体内的光谱吸收有效路径,依据镜面反射率,其有效吸收路径可达几十千米,大大提高了检测灵敏度。与传统的CRDS不同,CEAS 测量的是经过谐振腔的透射光强,而CRDS 测量的是光腔的衰减时间。CEAS在保持测量精度的同时,无需对激光进行快速关断,使得光谱分析仪结构更为简洁、系统更为稳定。光反馈(Optical-feedback,OF)是CEAS锁定的一种有效方法。

    产品优势

    • 直接抽气测量,无需样品预处理
    • 具有自校准功能,无需跨度标准气
    • 结构简洁,系统稳定,无事实漂移
    • 通过严苛环境测试,品质性能卓越
    • 运行平稳,以年为周期的维护需求
    性能指标
    技术指标 CO CO2 CH4 H2O
    精度(8s) <10 ppb
    + 0.1 % 读数
    <200 ppb
    + 0.05 % 读数
    < 5 ppb
    + 0.1 % 读数
    < 70 ppm
    精度(1min) < 5 ppb
    + 0.1 % 读数
    <110 ppb
    + 0.02 % 读数
    < 2 ppb
    + 0.05 % 读数
    < 70 ppm
    精度(5min) < 1 ppb
    + 0.1 % 读数
    <80 ppb
    + 0.01 % 读数
    < 1 ppb
    + 0.02 % 读数
    < 60 ppm
    精度确保范围 0 – 30 ppm 350-1200 ppm 1 - 12 ppm 0-3 %
    24小时漂移 < 3 ppb < 0.5 ppm < 3 ppb
    响应时间 < 4 s
    采样速率 1 Hz

    系统指标
    技术原理  OF-CEAS
    高反射镜  3面高反镜,反射率>99.999%
    测量腔温度控制  ± 0.002 K @ 1s & 0.00005 K @ 30 min
    测量腔压力控制  ± 0.016 mbar
    取样温度  -10 ~ 45 °C (temperature)
    取样湿度  < 99% RH,无冷凝
    取样流速  ~ 200 ml/min
    数据输出  以太网,ModBus (TCP/IP, RS),模拟,USB
    供电  110 ~ 230 VAC, 50 ~ 60 Hz
    功耗  150 VA
    尺寸  标准19英寸机架,4U
    重量  20kg

    *本产品接受客户定制,产品外观和技术参数会随应用场景不同而有所差异,相关更改不做另行通知。
